納まりのしくみを徹底解剖 構造ディテール図集

  • 著者山田 憲明多田 脩二
  • 定価3,780円 (本体3,500円+税)
  • 判型B5
  • 192頁
  • ISBN978-4-274-21956-6
  • 発売日2016/11/29
  • 発行元オーム社

木造と鉄骨造を「架構&部位別」にまとめた構造ディテールの詳細図集!

構造設計では標準ディテールだけで建物の隅々までを設計するのは困難で、日常的に標準から外れたディテールを考えねばならない場面に遭遇します。たとえば、「柱と壁を同厚にしたい」「基礎と柱の剛性を上げたい」「柱を細くしたい」「接合部をすっきりとつくりたい」などです。本書は、このような実務経験によって培われた知恵や工夫を網羅し、基礎、スラブ、柱の接合部、柱・梁の取り合いなどの各部位ごとにまとめ、木造と鉄骨造を二編構成でまとめた構造ディテールの詳細図集です。
 屈指の構造設計者・山田憲明の「木造」×多田脩二の「S造」の豪華共演です!
【鉄骨造 編】
[基本のディテール]
柱脚
柱梁接合部
梁の現場接合部
柱継手接合部
[実践のディテール]
低層ブレース構造
 ・ブレースのディテール(機械式接合)
 ・基礎梁と鉄骨柱の取り合い
低層一方向ラーメン構造
 ・埋込み柱脚
 ・梁せいが異なる場合の接合部
 ・ピン接合と剛接合
中層異形ラーメン構造
 ・デッキスラブを梁せいの中に納める
 ・仕口テーパー加工
 ・異形ラーメンの接合部
低層鋼板構造
 ・鋼板耐震壁による耐震要素
 ・鋼板によるサンドイッチスラブ
中小規模偏心ブレース構造
 ・偏心ブレース
 ・片持ち梁
中規模ロングスパン構造
 ・ハンチ梁
 ・既製品による露出型固定柱脚の活用
 ・段差梁
中層格子ラーメン構造

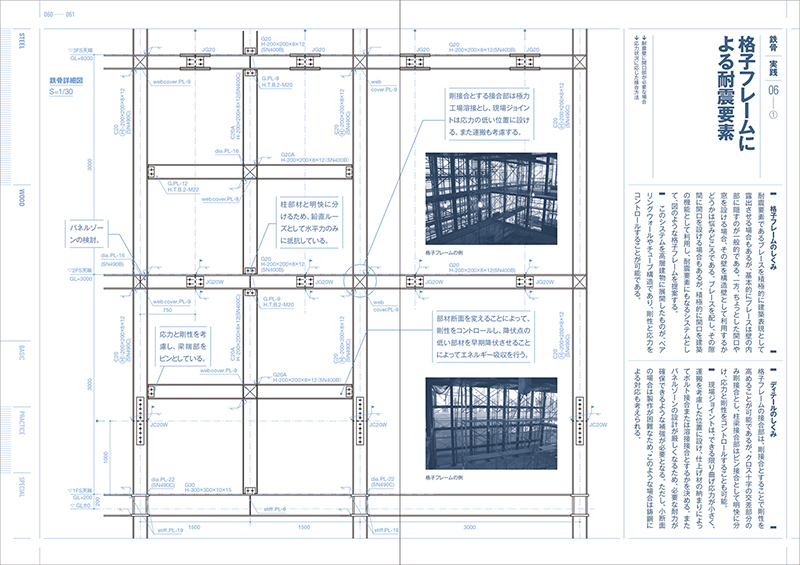

 ・格子フレームによる耐震要素
RC+鉄骨造(混構造)
 ・鉄骨柱とRCスラブの接合部
 ・鋼管柱の柱脚
 ・ブラケットを用いた鉄骨柱脚
[特別なディテール]
【木造 編】
[基本のディテール]
柱脚
 ・敷土台
 ・土台を設けない
 ・モーメント抵抗する柱脚
 ・柱耐力
柱-梁
 ・管柱と梁
 ・金物を見せない
 ・モーメント抵抗
梁-梁
 ・大梁と小梁
 ・梁の継手
鉛直・水平構面
 ・面材耐力壁の仕様
 ・床と壁との取り合い

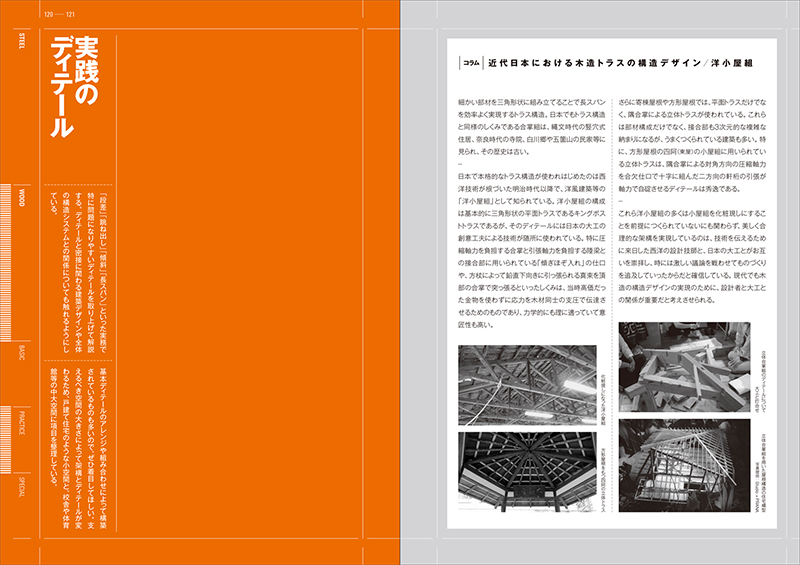

[実践のディテール]

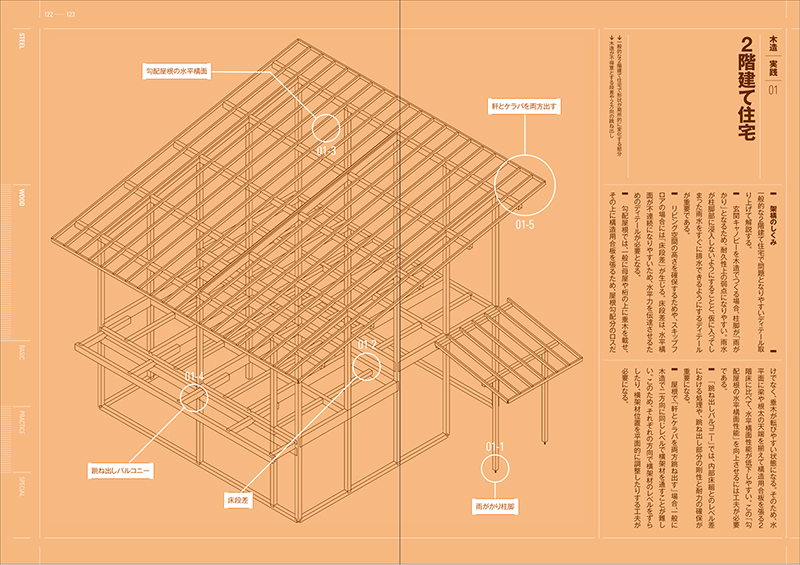

戸建住宅
 ・床段差
 ・張弦梁
 ・二重面材壁
 ・方形屋根の立体トラス
 ・水平構面を強く
 ・けらば・軒
 ・直角に交わらない耐力壁
 ・屋根段差
 ・ラーメン
中大空間
 ・洋小屋
 ・三角トラス
 ・平行弦トラス
 ・トラスアーチ
 ・連続梁
 ・ラーメン

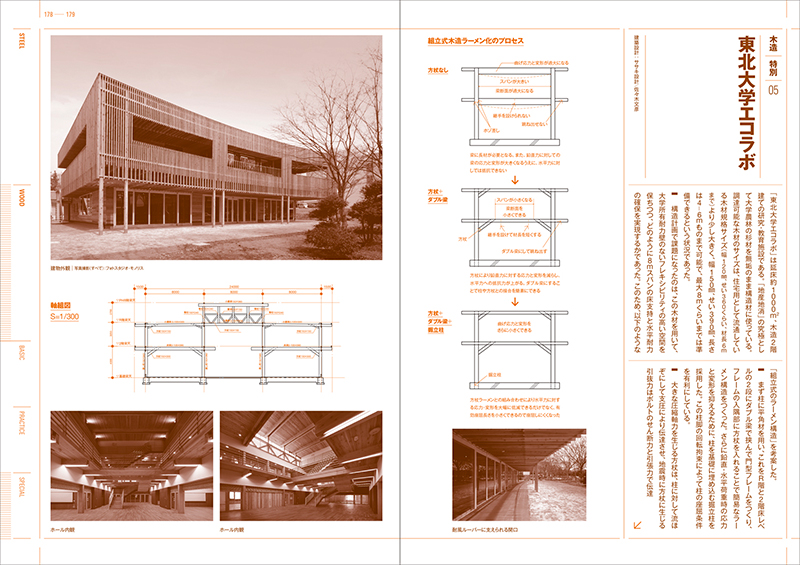

[特別なディテール]
