＜解説＞
　高圧および特別高圧の受変電設備機器の突発的なトラブルは、修理費用が高額になるだけでなく、事業所全体の運営に大きな影響を及ぼす可能性がある。そのため、電力設備機器の絶縁劣化の兆候を可能な限り早期に検出し、適切な対策を講じることが重要である。PD SCANは、電力設備機器を停電させることなく、活線状態で絶縁劣化の兆候をすばやく捉えるための診断器である。

＜特長とセンサーの用途＞
　PD SCAN は、TEV（過渡接地電圧）センサーや超音波センサーを内蔵した、小型で軽量な携帯型部分放電検出器である。内蔵されたTEV センサーにより、閉塞配電盤の扉を開けることなく、絶縁劣化の初期兆候である「部分放電」をすばやく検出できる。また、２つのTEV センサーを使用することで配電盤２面の比較測定が可能となる。さらに、オプションのHFCT（高周波変流器）センサーを使用したケーブルの絶縁診断や、パラボラレシーバー（超音波センサー）を使用した遠隔からの部分放電検出も可能となる。

＜操作＞
　操作はボタンとタッチパネルで簡単に行える。さらに、オプションのセンサーは本体に接続するだけで自動認識されるため、複雑な設定は不要である。

＜診断結果＞

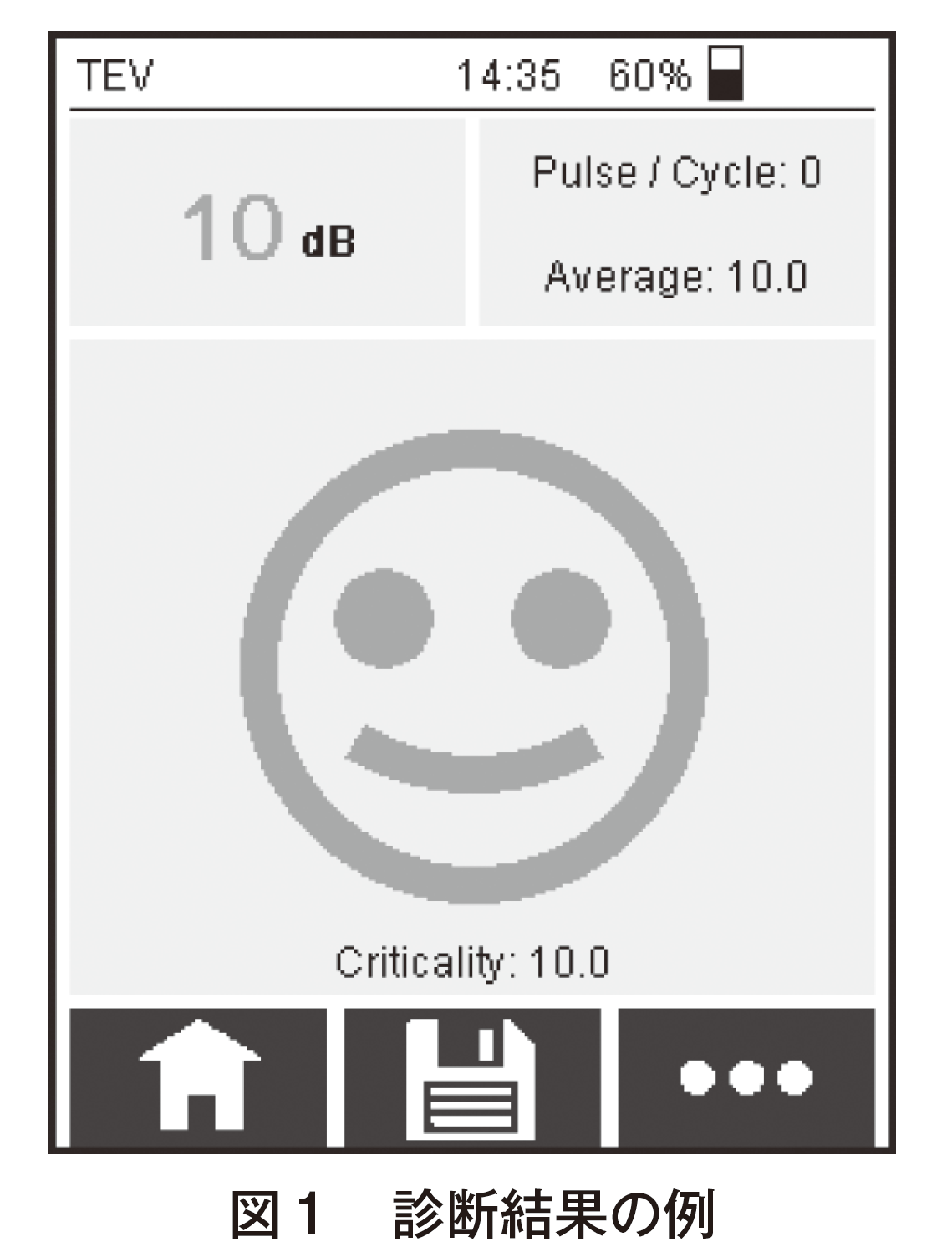

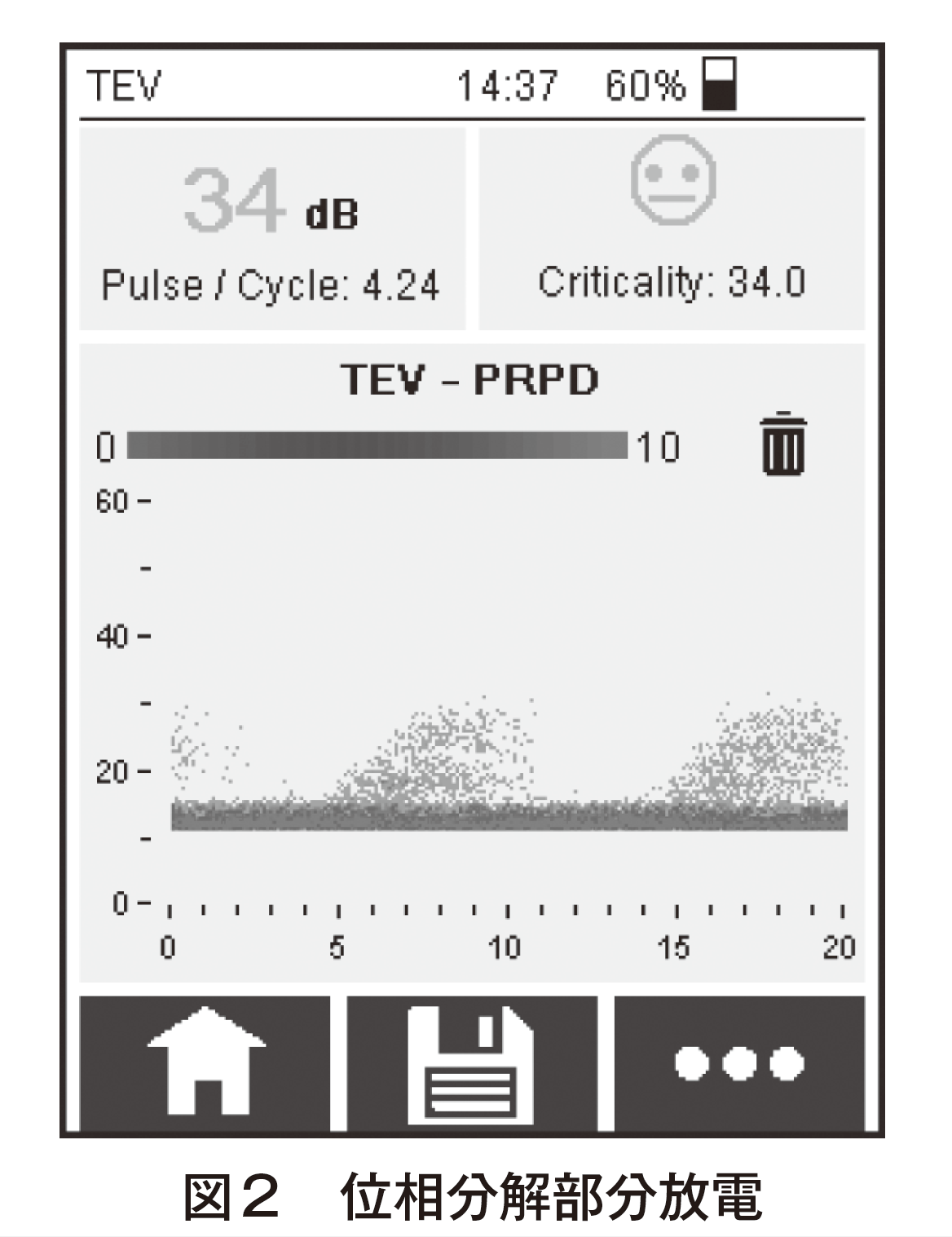

　診断結果は、部分放電のレベルの大きさとパルスの数を基に自動的に診断し、３種類のアイコン（正常、注意、危険）で表示する（図１：診断結果の例）。また、部分放電の種類（コロナ、沿面、内部）の特定とノイズの分別も可能である（図２：位相分解部分放電）。


＜管理と試験報告書＞

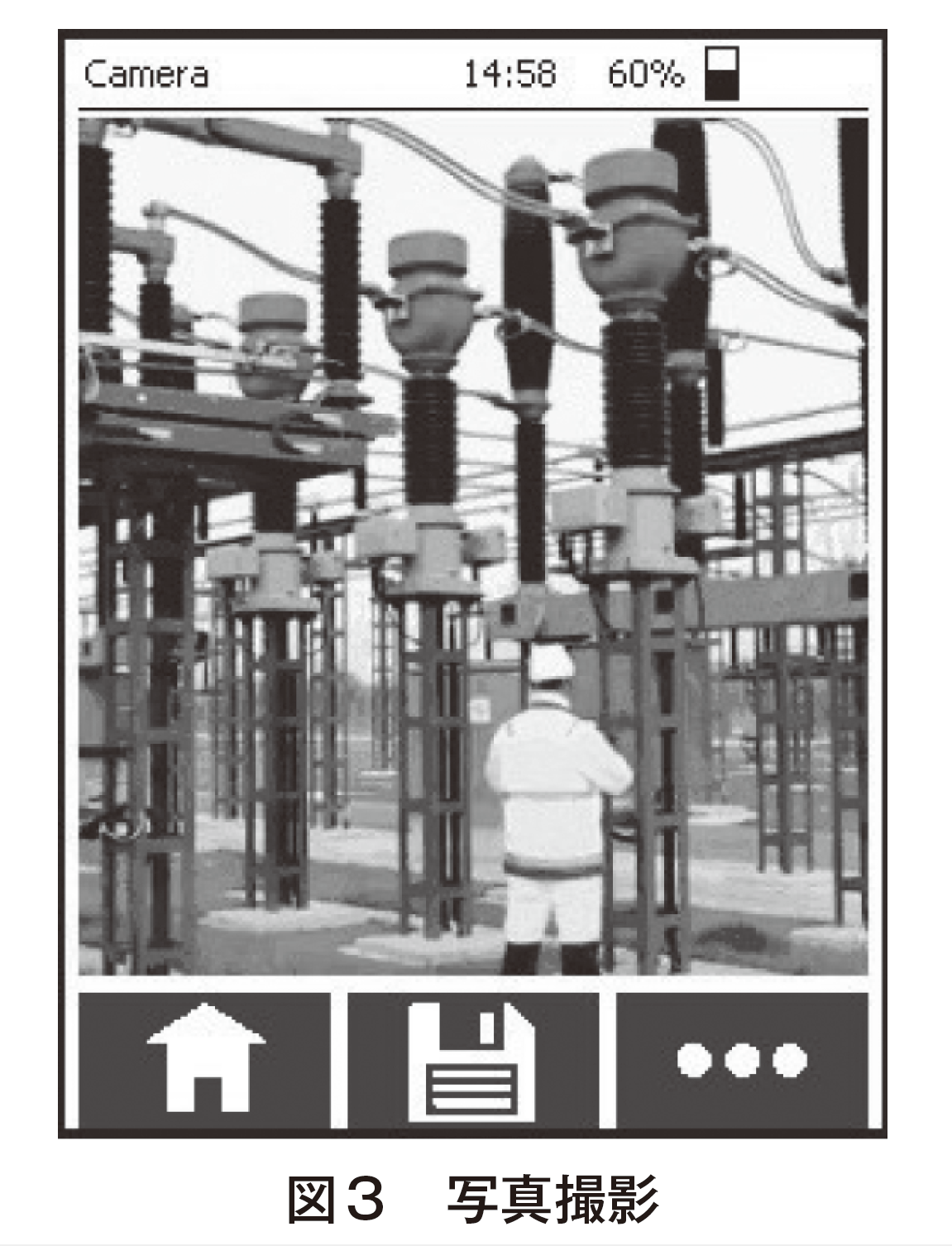

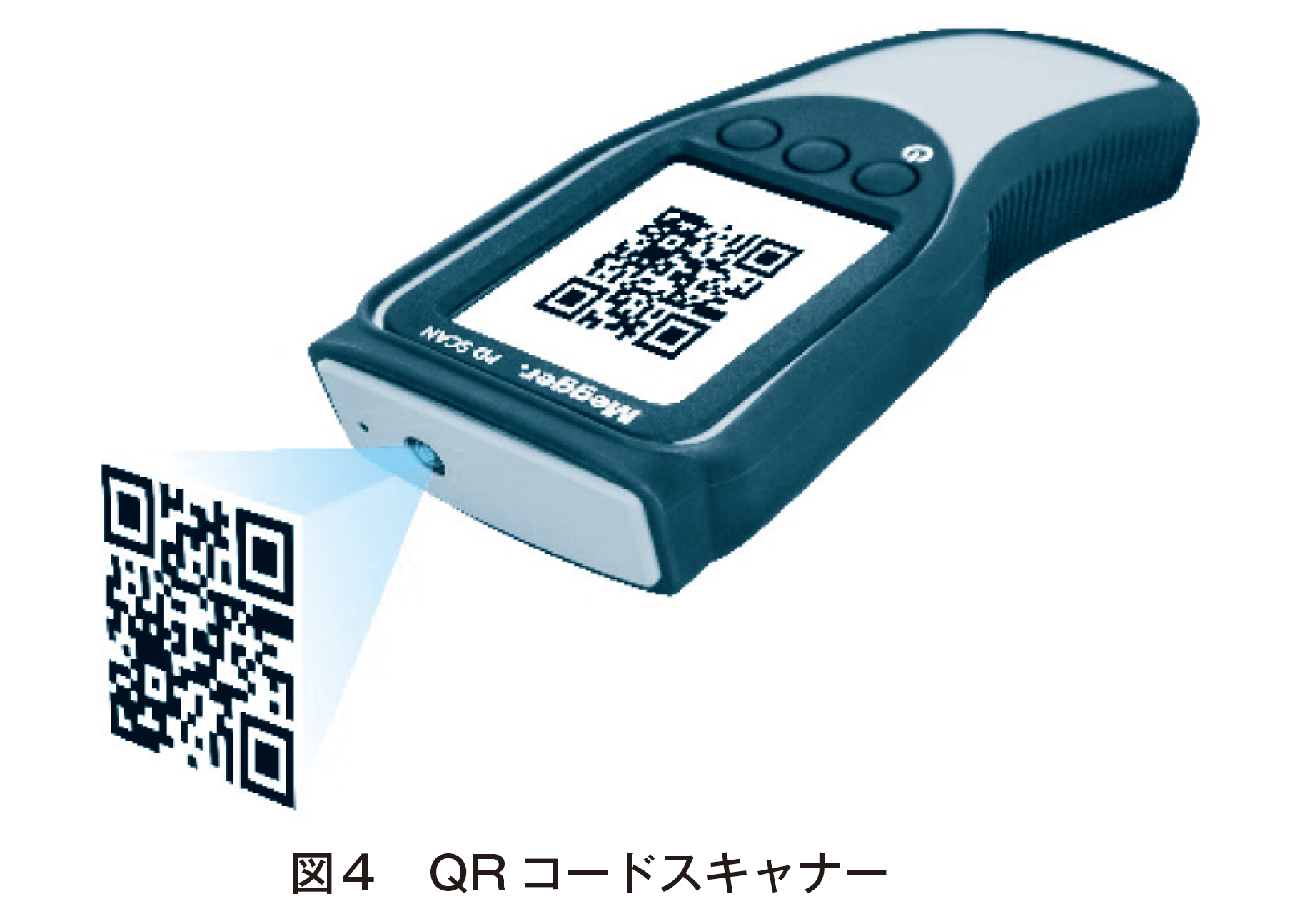

　PD SCANはカメラとQR コードスキャナーを内蔵しており、付属のレポート作成ソフトウェア「MeggerBookRE」を使用することで詳細な報告書を作成できる。さらに、QR コードを活用した設備管理により、前回の測定結果との比較が容易に行える（図３：写真撮影、図４：QR コードスキャナー）。
